چگونه می توان موتورهای هیدرولیک مداری چرخشی را برای حداکثر طول عمر انتخاب، نصب و نگهداری کرد؟

این راهنما تئوری را کاهش می دهد تا بینش های عملی را ارائه دهد - از اندازه موتور مناسب برای برنامه شما، تکنیک های نصب مناسب، تا شیوه های نگهداری روزانه که عمر مفید را به حداکثر می رساند.

1. اصل عملیات اصلی - چه چیزی باعث می شود گشتاور بالایی ارائه دهد؟

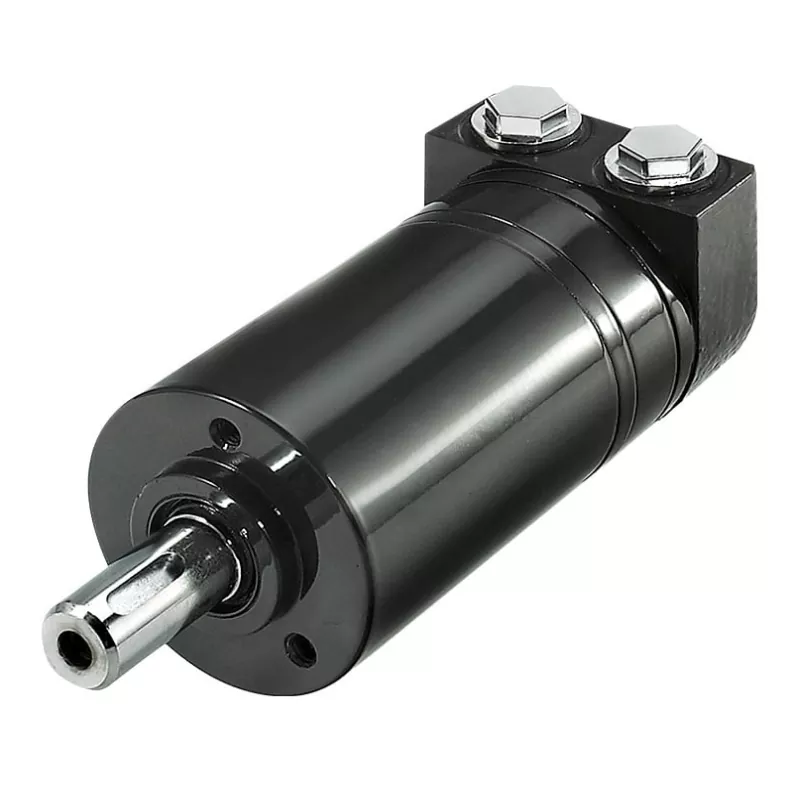

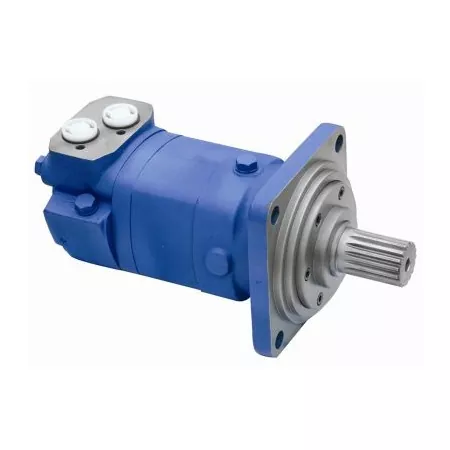

قلب یکموتور مدارییک مجموعه چرخ دنده مشبک داخلی - یک روتور (دنده بیرونی) و یک استاتور (دنده داخلی) - با قانون طراحی حیاتی که روتور یک دندانه کمتر از استاتور دارد. هنگامی که سیال هیدرولیک تحت فشار وارد موتور می شود، روتور را مجبور می کند تا یک حرکت مداری (سیاره ای) در داخل استاتور انجام دهد. این حرکت از طریق یک شفت جفت داخلی به شفت خروجی منتقل می شود و حرکت مداری را به خروجی چرخشی صاف تبدیل می کند.

این طراحی مزیت مشخصی را ارائه می‌کند: گشتاور با سرعت پایین (LSHT) . برخلاف موتورهای پره ای یا پیستونی، موتورهای مداری می توانند گشتاور قوی و پایدار را مستقیماً در RPM پایین بدون نیاز به کاهنده دنده تولید کنند. این برای برنامه هایی که نیاز به کنترل دقیق سرعت و گشتاور راه اندازی بالا تحت بارهای سنگین دارند بسیار ارزشمند است.

دو پیکربندی اولیه استاتور وجود دارد:

• Gerotor (استاتور یک تکه): استاتور یک حلقه دنده داخلی تک است. اقتصادی و قابل اعتماد برای چرخه های کاری متوسط.

• Geroler (استاتور مجهز به غلتک): غلتک ها یا سوزن ها در دندانه های استاتور وارد می شوند و اصطکاک لغزشی را به اصطکاک غلتشی تبدیل می کنند. این کار راندمان بالاتر، مقاومت در برابر ضربه بهتر، و عمر سایش قابل توجهی بیشتر را به همراه دارد - ایده آل برای عملیات سنگین و با فرکانس بالا.

2. اندازه عملی - انتخاب قلب مناسب برای دستگاه شما

موتور با اندازه نادرست علت شماره 1 خرابی زودرس است. کم کردن اندازه منجر به آسیب اضافه بار می شود. بزرگ کردن ضایعات باعث کاهش هزینه و کاهش کارایی کلی سیستم می شود. روی این چهار پارامتر حیاتی تمرکز کنید:

• گشتاور، سرعت و جابه‌جایی (مثلث): جابه‌جایی (سی سی/ دور) مستقیماً گشتاور خروجی را تعیین می‌کند – جابه‌جایی بزرگ‌تر به معنای سیال بیشتر در هر دور است، بنابراین گشتاور بیشتر، اما حداکثر سرعت کمتر است. همیشه قبل از انتخاب جابه‌جایی، گشتاور راه‌اندازی (که معمولاً بیشتر از گشتاور در حال اجرا است) و محدوده سرعت عملیاتی مورد نیاز را تعیین کنید. بررسی متقاطع با منحنی عملکرد سازنده - هرگز موتوری را انتخاب نکنید که با محدودیت های شدید خود کار می کند. منطقه اوج کارایی پروفایل فشار/جریان سیستم خود را هدف بگیرید.

• فشار سیستم و نرخ جریان: فشار کار مداوم و حداکثر جریان موجود واحد نیرو را تأیید کنید. فشار حداکثر گشتاور را محدود می کند، در حالی که جریان حداکثر سرعت قابل دستیابی را تعیین می کند. اینها را با مشخصات رتبه بندی موتور مقایسه کنید. اطمینان حاصل کنید که حداکثر فشار موتور دارای یک حاشیه ایمنی معقول بالاتر از نوک پیک سیستم شما است (از یک مجموعه شیر فشار شکن مناسب استفاده کنید).

• نصب و بارگیری شفت: فراتر از الگوهای پیچ و اندازه فلنج، ظرفیت بار شعاعی روی شفت خروجی اغلب نادیده گرفته می‌شود. اگر یک چرخ دنده، قرقره یا محرک تسمه را مستقیماً روی شفت نصب می کنید، بارهای جانبی قابل توجهی وارد می شود. در چنین مواقعی، باید موتوری با یاتاقان های سنگین انتخاب کنید و به نمودار رتبه بندی بار شعاعی سازنده مراجعه کنید. نادیده گرفتن این امر منجر به خرابی سریع یاتاقان و نشت آب بندی می شود.

• شرایط محیطی و ویژه: برای دماهای شدید محیط، شرایط گرد و غبار، یا محیط های با رطوبت بالا، مهر و موم های ارتقا یافته (مانند Viton یا HNBR) و مواد مقاوم در برابر خوردگی را مشخص کنید. برای کاربردهایی که نیاز به ترمز پویا یا سنجش سرعت دارند، گزینه های یکپارچه مانند سوپاپ های ترمز، سرعت سنج ها یا دریچه های کنترل متناسب را در نظر بگیرید.

3. نصب و راه اندازی - جزئیاتی که باعث ایجاد یا شکست عملکرد می شود

یک موتور کاملاً انتخاب شده در صورت نصب نادرست می تواند به سرعت از کار بیفتد. این مراحل غیرقابل مذاکره را دنبال کنید:

1. تراز دقیق شفت: تراز هم محور مطلق بین شفت موتور و بار محرکه الزامی است. هرگونه انحراف زاویه ای یا موازی باعث ایجاد نیروهای شعاعی یا محوری می شود که عمر یاتاقان را به شدت کاهش می دهد. از یک نشانگر شماره گیری یا ابزار تراز لیزری استفاده کنید و به شدت به تلورانس های سازنده پایبند باشید (معمولاً خروجی شعاعی ≤ 0.05 میلی متر).

2. اتصالات صحیح پورت: شناسایی پورت را دوبار بررسی کنید - فشار (P)، بازگشت (T) و تخلیه (L) . درگاه تخلیه بسیار مهم است: باید به طور جداگانه با حداقل فشار برگشتی به مخزن بازگردانده شود (معمولاً کمتر از 5-10 بار، به مشخصات مراجعه کنید). هرگز دریچه تخلیه را وصل نکنید – با انجام این کار فوراً مهر و موم شفت منفجر می شود.

3. شستشوی سیستم قبل از راه‌اندازی: قبل از اتصال موتور، کل سیستم هیدرولیک (شلنگ‌ها، شیرها، خنک‌کننده‌ها) را با مایع تمیز بشویید تا سرباره، کثیفی یا زباله‌های جوشکاری که از نصب باقی مانده است پاک شود. آلاینده های وارد شده در حین راه اندازی یکی از دلایل اصلی سایش زود هنگام هستند.

4. روش شکست اولیه: برای موتورهای جدید یا بازسازی شده، قبل از کار با بار کامل، دستگاه را با 30 تا 50 درصد بار نامی حدوداً 30 تا 60 دقیقه کار کنید. این به چرخ دنده ها و یاتاقان های داخلی اجازه می دهد تا به درستی جفت شوند و فاصله های داخلی را تثبیت کند و دوام طولانی مدت را به میزان قابل توجهی افزایش دهد.

4. تعمیر و نگهداری روزانه و تشخیص سریع خطا

قانون طلایی را به خاطر بسپارید: 90 درصد خرابی‌های موتور هیدرولیک به آلودگی مایع یا دمای نامناسب سیال بازمی‌گردد. تعمیر و نگهداری اختیاری نیست - راه نجات تجهیزات شماست.

مدیریت سیالات – اولویت شماره 1 شما:

• تمیزی: ذرات جامد به عنوان ترکیب ساینده عمل می کنند و جفت روتور-استاتور با ماشینکاری دقیق را از بین می برند. این باعث افزایش نشت داخلی، کاهش راندمان حجمی و کاهش گشتاور می شود. سطح تمیزی ISO 4406 18/16/13 یا بهتر را هدف قرار دهید و فیلترهای خط برگشت را مرتباً بازرسی/تعویض کنید. از نشانگر فشار دیفرانسیل روی محفظه فیلتر استفاده کنید.

• ویسکوزیته و دما: محدوده ویسکوزیته بهینه 20-43 cSt در 50 درجه سانتی گراد است. برای کار مداوم دمای روغن را زیر 60 درجه سانتیگراد حفظ کنید. هرگز حتی در اوج از 85 درجه سانتیگراد تجاوز نکنید. دمای بالا روغن را نازک می کند، روانکاری را کاهش می دهد و تخریب آب بندی را تسریع می کند. دماهای پایین باعث افزایش کشش چسبناک شده و باعث ایجاد حفره و شروع کند می شود. در صورت لزوم دماسنج و خنک کننده نصب کنید.

• هرگز انواع مایعات را با هم مخلوط نکنید: مطلقاً از روغن موتور به عنوان جایگزین مایع هیدرولیک استفاده نکنید. بسته های افزودنی آنها ناسازگار است. مخلوط کردن می تواند باعث تورم مهر و موم، کف کردن، لاک زدن و شکست فاجعه آمیز شود. همیشه از درجه سیال هیدرولیک توصیه شده توسط OEM استفاده کنید.

جدول عیب یابی سریع

بررسی های بهداشتی برنامه ریزی شده

این موارد را در برنامه نگهداری پیشگیرانه خود بگنجانید:

• هفتگی: دمای بدنه خارجی را بررسی کنید (از یک دماسنج مادون قرمز استفاده کنید) و برای ضربه زدن یا ناله غیرمعمول گوش دهید.

• ماهانه: تمام اتصالات شلنگ و مهر و موم ها را از نظر گریه بررسی کنید.

• فصلنامه: یک نمونه روغن بردارید و آن را برای تجزیه و تحلیل طیف سنجی ارسال کنید - افزایش سطح ذرات آهن، مس یا سیلیکون علائم هشدار دهنده اولیه سایش داخلی مدت ها قبل از کاهش قابل مشاهده عملکرد است.

یک چرخشیموتور هیدرولیک مداریهنگامی که به درستی درمان شود، یک اسب کار قوی و قابل اعتماد است. موفقیت در سه پایه نهفته است: اندازه‌گیری دقیق آن برای نمایه بار در دنیای واقعی، نصب آن با دقت جراحی، و حفظ سلامت مایع به عنوان یک رشته غیرقابل مذاکره. در صورت شک، همیشه به منحنی‌های عملکرد و فواصل خدمات خاص سازنده مراجعه کنید - و از مشارکت مهندسان برنامه‌های آنها برای چرخه‌های کاری پیچیده یا ادغام‌های سفارشی دریغ نکنید.

اگر در مورد هر جنبه خاصی نیاز به توضیح بیشتر دارید - مانند محاسبات دقیق بار شعاعی، انتخاب سوپاپ یکپارچه، یا گزینه های آب بندی در دمای بالا - لطفاً به من اطلاع دهید تا می توانم توسعه دهم.
